Comprendre les fondations : quels sont les deux types de base de ressorts de suspension automobile ?

Le deux types fondamentaux de ressouts de suspension automobile sont ressorts hélicoïdaux et ressorts à lames . Ces deux composants représentent la technologie fondamentale utilisée pour supporter le poids du véhicule et absorber les chocs de la route dans la grete majorité des conceptions automobiles modernes et classiques. Bien qu'il existe d'autres systèmes tels que les ressorts pneumatiques ou les barres de torsion, les variantes à bobines et à lames restent les normes de l'industrie en raison de leur fiabilité, de leur rentabilité et de leurs performances éprouvées au fil des décennies d'évolution technique.

Le Role of Coil Springs in Modern Automotive Engineering

Ressorts hélicoïdaux sont the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

Le mechanical principle behind a coil spring is based on torsion . Lorsque le ressort se comprime, le fil lui-même se tord, emmagasinant de l'énergie qui est ensuite libérée pour repousser la roue vers le sol. Cette conception permet un débattement important dans un espace vertical relativement petit, ce qui la rend idéale pour les systèmes de suspension indépendants.

Avantages des systèmes à ressorts hélicoïdaux

Le primary advantage of ressorts hélicoïdaux est leur capacité à offrir un système hautement personnalisable taux de ressort , ce qui influence directement les caractéristiques de comportement du véhicule. Les ingénieurs peuvent varier l'épaisseur du fil, le diamètre de la bobine et le nombre de tours pour créer soit une conduite douce et confortable, soit une sensation de performance rigide et sportive.

• Haut degré de flexibilité dans géométrie de suspension conception.
• Poids réduit par rapport aux alternatives traditionnelles robustes.
• Compatibilité avec jambe de force MacPherson et multi-link suspension setups.
• Taux de compression linéaires ou progressifs en fonction de l'espacement des coils.

Le Enduring Utility of Leaf Springs in Heavy-Duty Vehicles

Ressorts à lames sont one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional capacité de charge .

Contrairement aux ressorts hélicoïdaux, ressorts à lames ont un double objectif : ils agissent comme un élément amortisseur et un lien structurel. Parce qu'ils sont boulonnés directement sur le châssis du véhicule et sur l'essieu, ils aident à localiser l'essieu sans avoir besoin de bras de commande supplémentaires, simplifiant ainsi l'architecture globale de la suspension pour les applications difficiles.

Caractéristiques de la conception du ressort à lames

Moderne ressorts à lames se déclinent généralement en deux variantes : multi-feuilles et mono-feuilles. Les systèmes à plusieurs vantaux utilisent plusieurs couches de longueurs variables pour fournir une résistance progressive : à mesure que du poids est ajouté, plus de vantaux s'engagent pour supporter la charge.

• Distribution supérieure de contrainte du châssis sur une zone plus large du cadre.
• Conception simplifiée qui réduit le nombre de pièces mobiles dans l’ensemble de l’essieu arrière.
• Haute durabilité dans des conditions de poids extrêmes et dans des environnements hors route.
• Facilité de réparation et de remplacement dans les environnements de flotte commerciale.

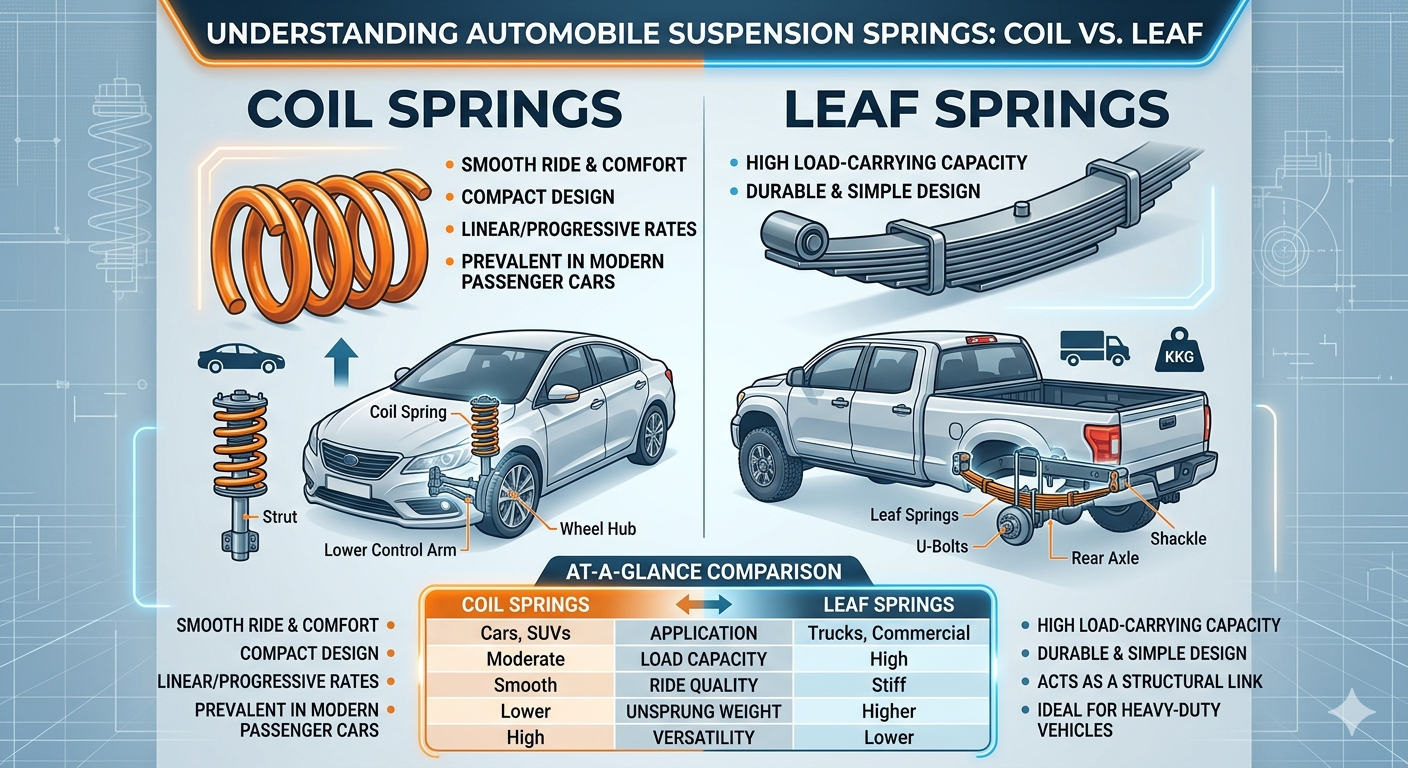

Analyse comparative : ressorts hélicoïdaux et ressorts à lames

Choisir entre ressorts hélicoïdaux et ressorts à lames dépend entièrement de l’utilisation prévue du véhicule et de l’équilibre souhaité entre confort et utilité. Alors que les ressorts hélicoïdaux dominent le marché des voitures grand public en raison de leur douceur de roulement, les ressorts à lames restent les rois des secteurs industriels et de transport.

Tableau 1 : Comparaison technique entre les deux types de base de ressorts de suspension automobile.

Facteurs de performance technique et science des matériaux

Le effectiveness of ressorts de suspension automobile est enraciné dans la science des matériaux, en particulier dans l'utilisation de matériaux à haute résistance chrome silicium or chrome-vanadium acier. Ces alliages sont choisis pour leur limite élastique élevée, garantissant que le ressort retrouve sa forme initiale même après des millions de cycles de compression.

Par exemple, dans un véhicule de tourisme standard, un ressort hélicoïdal pourrait avoir un taux de ressort de 300 lb/pouce. Cela signifie que pour chaque 300 livres de force appliquée, le ressort se comprime exactement d'un pouce. En revanche, un véhicule robuste ressort à lames Le pack sur un véhicule commercial peut avoir un taux progressif qui commence à 500 lb/pouce et augmente jusqu'à 1 200 lb/pouce à mesure que le véhicule atteint sa charge utile maximale. Cela empêche la suspension de « toucher le fond » en cas de fortes contraintes.

Impact sur le poids non suspendu

Une mesure technique critique dans la conception de la suspension est poids non suspendu - la masse de la suspension, des roues et des autres composants directement connectés à eux, plutôt que soutenus par les ressorts. Ressorts hélicoïdaux contribuent beaucoup moins au poids non suspendu que les ressorts à lames. Un poids non suspendu plus faible permet aux pneus de suivre plus précisément les imperfections de la route, c'est pourquoi presque tous les véhicules de course hautes performances utilisent des configurations sophistiquées de ressorts amortisseurs.

Entretien et signes de défaillance des ressorts de suspension

Maintenir le deux types fondamentaux de automobile suspension springs est vital pour la sécurité du véhicule, car un ressort cassé peut entraîner une perte de contrôle ou des dommages aux pneus. Bien que les ressorts soient conçus pour durer toute la durée de vie du véhicule, des facteurs environnementaux tels que le sel de déneigement et un transport extrême peuvent provoquer une défaillance prématurée.

Pour ressorts hélicoïdaux , le mode de défaillance le plus courant est la corrosion conduisant à une fracture de contrainte. Une bobine cassée peut provoquer une position inégale du véhicule ou créer un bruit sourd lors de la conduite sur des bosses. Pour ressorts à lames , les problèmes les plus courants sont « l'affaissement » (perte de la voûte) ou le cassage de feuilles individuelles au sein du paquet.

• Inspection visuelle : Recherchez des fissures, une rouille importante ou une inclinaison d'un côté.
• Le Bounce Test: Appuyez sur un coin du véhicule ; s'il rebondit plus de deux fois, les amortisseurs ou les ressorts peuvent être usés.
• Usure des pneus : Une usure inégale des pneus indique souvent un ressort affaissé qui a altéré le alignement des roues .

Évolution et tendances futures de la technologie Spring

Tandis que ressorts hélicoïdaux et ressorts à lames restent les standards, l’industrie automobile constate une évolution vers les matériaux composites. Certains véhicules modernes ont remplacé les ressorts à lames en acier traditionnels par plastique renforcé de fibres (FRP) modèles à une seule feuille. Ceux-ci offrent la même résistance avec une réduction de poids de 70 %, améliorant considérablement le rendement énergétique et la qualité de conduite.

En outre, l’essor des véhicules électriques (VE) impose de nouvelles exigences aux systèmes de suspension . Étant donné que les véhicules électriques transportent des batteries lourdes, leurs ressorts doivent supporter des charges constantes plus élevées tout en maintenant un habitacle silencieux et sans vibrations. Cela a conduit au développement de ressorts hélicoïdaux sophistiqués à « pas variable » qui peuvent rester souples lors de petites ondulations mais se raidir instantanément lors des virages ou du freinage.

Foire aux questions (FAQ)

1. Quel type de ressort est le meilleur pour le tout-terrain ?

Cela dépend de l'objectif. Ressorts hélicoïdaux offrent généralement une meilleure « articulation » (la capacité des roues à se déplacer indépendamment sur de grands obstacles), tandis que ressorts à lames sont preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Puis-je remplacer les ressorts à lames par des ressorts hélicoïdaux ?

Oui, mais cela nécessite une analyse complète kit de conversion de suspension . Étant donné que les ressorts à lames localisent également l'essieu, une conversion en bobines nécessite l'ajout de bras de commande et d'une barre de chenille pour maintenir l'essieu en place, ce qui constitue une entreprise d'ingénierie majeure.

3. Pourquoi certains véhicules utilisent-ils les deux ?

De nombreuses camionnettes utilisent ressorts hélicoïdaux à l'avant pour une direction précise et un confort tout en utilisant ressorts à lames à l'arrière pour gérer la charge utile dans la plate-forme du camion. Cette approche hybride utilise les atouts des deux types de base.

4. Combien de temps durent généralement les ressorts de suspension automobile ?

Dans des conditions idéales, ressorts de suspension peut durer plus de 150 000 milles. Cependant, dans les régions où il y a beaucoup de neige et de sel de voirie, ils peuvent devoir être remplacés beaucoup plus tôt en raison de la fatigue induite par la corrosion.

Réflexions finales sur les choix de suspension

Compréhension quels sont les deux types de base de ressorts de suspension automobile est la première étape pour apprécier l’ingénierie complexe qui assure la stabilité et la sécurité de nos véhicules. Que ce soit le polyvalent et le confortable ressort hélicoïdal ou le robuste et fiable ressort à lames , les deux technologies continuent de jouer un rôle essentiel dans l’infrastructure mondiale des transports. À mesure que les matériaux et le poids des véhicules évoluent, ces deux types de base resteront probablement la base de la suspension automobile pendant de nombreuses années à venir.
